振弦式位移計的智能化數據傳輸技術解析

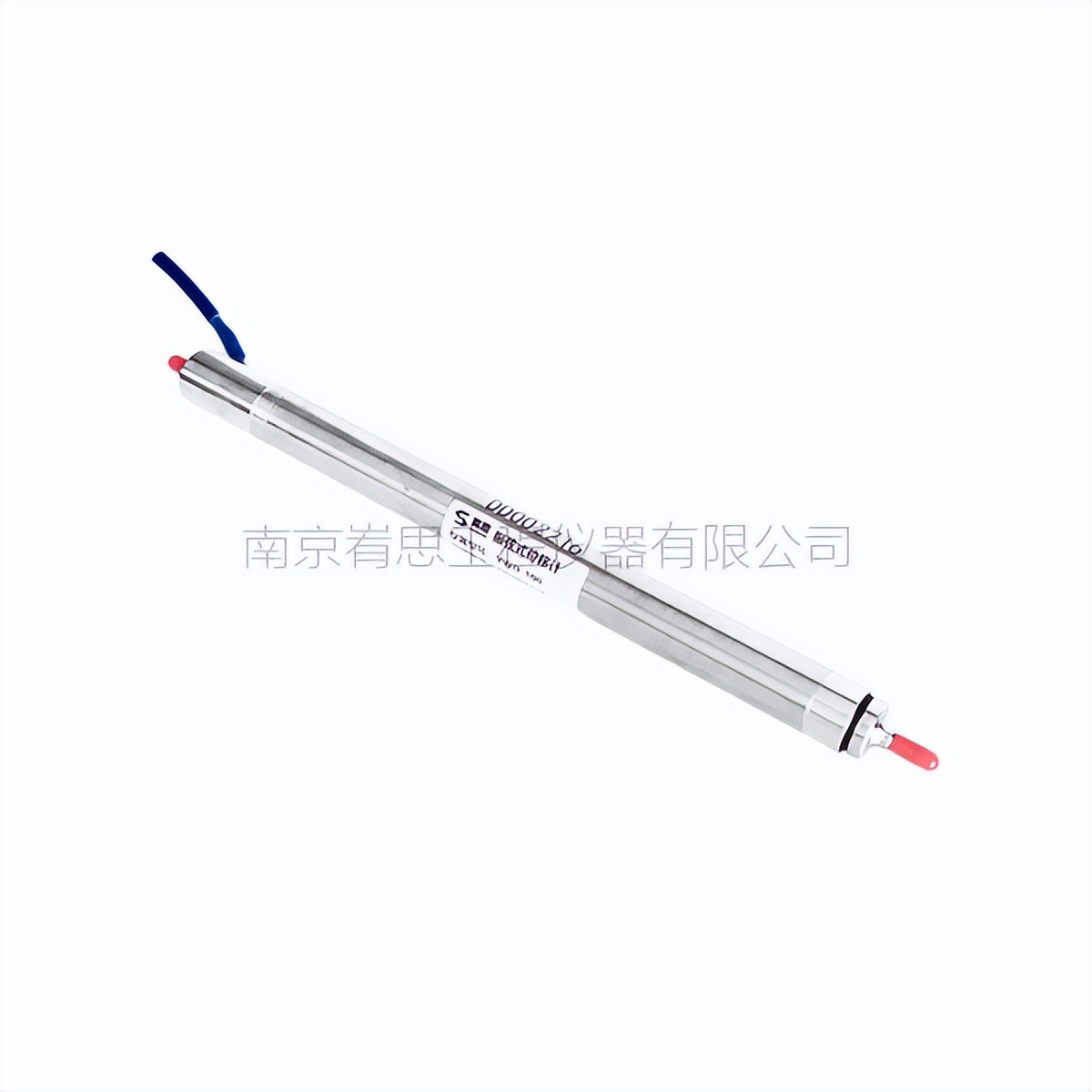

　　在巖土工程、水利大壩、隧道施工等領域，結構物的位移監測對安全評估至關重要。振弦式位移計憑借其高精度和可靠性，已成為行業主流監測工具。隨著物聯網技術的發展，南京峟思工程儀器有限公司推出的VWD-D型振弦式位移計，進一步融合智能化數據傳輸功能，實現監測效率與數據準確性的雙重提升。

　　一、數據采集：從振弦頻率到數字信號

　　振弦式位移計的核心原理是通過金屬振弦的張力變化感知位移。當被測結構物發生位移時，內部測桿帶動振弦伸縮，改變其振動頻率。內置電磁線圈激發振弦振動并檢測頻率信號，通過公式 位移量 = 系數 × 頻率變化 直接轉換為毫米級位移值。

　　同步集成的溫度傳感器可實時測量環境溫度，并利用修正系數(b≈0.969 F/℃)自動消除溫度對振弦張力的影響，確保數據全天候精準。

　　二、智能化傳輸：有線與無線的協同方案

　　1. 有線傳輸：穩定可靠的基礎配置

　　設備標配YSPT-4型屏蔽電纜，支持長距離信號傳輸(電阻約45Ω/km)。電纜芯線定義明確(紅、黑線傳輸頻率，綠、白線傳輸溫度)，連接讀數儀后可直接讀取數據。多支位移計電纜匯集時，讀數儀可自動識別每臺設備的編號與參數，避免人工記錄誤差。

　　2. 無線傳輸：遠程監控的升級選擇

　　針對復雜或危險環境，峟思提供無線傳輸模塊擴展方案：

　　LoRa/NB-IoT技術：將讀數儀數據通過低功耗廣域網實時上傳至云端平臺，支持千米級遠程通信。

　　云平臺集成：數據可接入工程監測系統，生成趨勢圖表與預警報告，工程師通過電腦或手機即可查看實時狀態。

　　三、智能化優勢：效率與安全的雙重保障

　　自動化數據管理

　　內置智能芯片存儲設備編號、標定系數及溫度修正參數，連接即用，減少人工配置時間。

　　支持批量設備數據自動歸類，可直接導出Excel或專業分析軟件格式。

　　異常預警與診斷

　　系統設定閾值后，位移超限或溫度異常自動觸發報警，推送短信或郵件通知。

　　若傳輸中斷(如電纜損壞)，可通過萬用表快速定位故障點(紅黑線電阻約300Ω，綠白線約3kΩ)。

　　長期穩定性

　　全密封不銹鋼結構(耐水壓≥1MPa)與高絕緣電阻(≥50MΩ)，適應潮濕、高壓等惡劣環境。

　　無源振弦設計，無需供電即可工作，壽命可達數十年。

　　四、適用場景與工程價值

　　地質災害預警：邊坡、山體位移的連續監測，及時預警滑坡風險。

　　地下工程安全：隧道收斂、基坑變形的實時數據跟蹤，保障施工安全。

　　基礎設施維護：橋梁、大壩的長期健康監測，延長使用壽命。
