J41B化工部法蘭式氨氣截止閥技術規范

J41B化工部法蘭式氨氣截止閥技術規范詳解

J41B液氨專用截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點，成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題，特別適用于化工行業氨氣，燃氣管道的傳送，并滿足長期可靠使用的要求，其密封性、可維修性、安全性等。

J41B化工部法蘭式氨氣截止閥技術規范產品特點

1、針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，氨氣專用閥在閥體材料上選用耐腐蝕鋼(低溫碳素鋼添加耐蝕合金元素),可耐氨氣、液氨腐蝕,低溫可至－40℃，限度保證工況條件使用要求。
2、氨用截止閥密封副配對結構型式采用球、平面型,密封自動補償，達到雙重保險的效果，密封性能穩定，無粘著磨損，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
3、產品中法蘭采用凹凸密封結構,即使在管道壓力波動的情況下，保證中法蘭密封可靠。
4、上密封裝置中采用多級聚四氟乙烯密封材料，形成組合密封，確保閥門在使用期限內填料函無介質泄露，消除了普通閥門填料函密封薄弱、介質易外漏,甚至造成事故的可能。

一、J41B化工部法蘭式氨氣截止閥技術規范型號解析

• J：表示截止閥（類型代號）；

• 4：連接方式為法蘭連接（1 = 內螺紋，2 = 外螺紋，4 = 法蘭）；

• 1：結構形式為直通式（閥瓣沿閥座中心線垂直升降）；

• B：密封面材料為巴氏合金（Babbitt metal），常用于高溫高壓工況。

二、J41B化工部法蘭式氨氣截止閥技術規范核心特點與結構設計

1. 材料選型

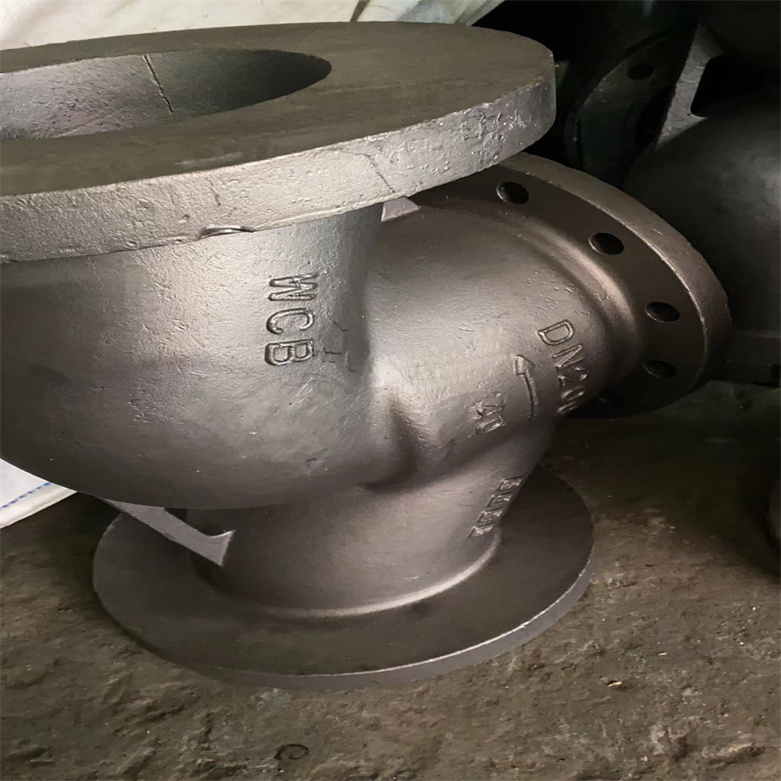

• 閥體 / 閥蓋：采用 WCB 碳鋼（鑄鋼），表面經防腐涂層處理（如環氧樹脂或鍍鉻），抵御氨氣腐蝕；

• 密封面：閥瓣與閥座堆焊巴氏合金（錫基或鉛基合金），特點是硬度低、耐磨性好，可在高壓下形成緊密密封，適用于溫度≤250℃的工況；

• 閥桿：2Cr13 不銹鋼，表面鍍硬鉻，防止氨介質腐蝕導致閥桿卡澀；

• 填料：氟橡膠或柔性石墨，搭配 V 型填料結構，減少氨氣外漏風險。

2. 密封設計

• 采用 “低進高出” 流向設計（介質從閥瓣下方流入），關閉時介質壓力輔助密封，密封性優于普通截止閥；

• 巴氏合金密封面經研磨拋光處理，表面粗糙度 Ra≤1.6μm，泄漏量符合 GB/T 13927 標準 IV 級要求（氣泡級）。

三、J41B化工部法蘭式氨氣截止閥技術規范性能參數

• 公稱壓力：PN16～PN40（1.6MPa～4.0MPa）；

• 工作溫度：-20℃～+250℃（超過 200℃時需確認巴氏合金耐溫性）；

• 口徑范圍：DN15～DN200（1/2″～8″）；

• 適用介質：干氨氣、液氨（需搭配除濕裝置，濕氨環境建議改用氟塑料密封）；

• 執行標準：設計遵循 JB/T 6323《氨用閥門 技術條件》，檢驗符合 GB/T 13927《工業閥門 壓力試驗》。

四、J41B化工部法蘭式氨氣截止閥技術規范適用場景

• 氨制冷系統：壓縮機排氣管、冷凝器進出口，用于高溫高壓工況（如冷庫冷凝機組）；

• 化工管道：液氨儲罐氣相平衡管、氨氣合成設備旁路，需頻繁啟閉且密封要求高的場景；

• 注意：濕氨（含水分）易與碳鋼反應生成銨鹽，可能導致巴氏合金密封面腐蝕，此時需改用 J41F46（氟塑料密封）或不銹鋼材質閥門。



•

J41B化工部法蘭式氨氣截止閥技術規范主要零件材料

性能規范

J41B化工部法蘭式氨氣截止閥技術規范外形結構圖

J41B化工部法蘭式氨氣截止閥技術規范主要尺寸及重量

五、J41B化工部法蘭式氨氣截止閥技術規范安裝與維護要點

其實截止閥在管道系統中扮演著至關重要的角色，主要用于截斷流體的流通。在安裝截止閥時，確實存在方向性的要求，這對于確保閥門的正常工作和延長其使用壽命至關重要。

截止閥的工作原理

截止閥的閉合原理是通過閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。這種閥門只允許介質單向流動，因此在安裝時具有明確的方向性。

截止閥的分類

截止閥可以根據通道方向、螺桿上螺紋位置以及用途進行分類。例如，直通式、直流式和角式截止閥是根據通道方向分類的。這些不同類型適用于不同的應用場景，因此在選擇和安裝時需要考慮具體的工況需求。

截止閥的安裝方向要求

1. 方向性：截止閥具有方向性，必須按照正確的方向進行安裝。一般閥體上有方向箭頭標識，應按照流體流動的方向和箭頭方向一致進行安裝。如果沒有箭頭標識，可以按照“低進高出”的原則進行方向判定。

2. 介質流動方向：公稱壓力PN≤16MPa時，采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，采用逆流，介質從閥瓣上方向下流，以增加密封性能。

3. 安裝時的注意事項：在關閉閥門時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

J41B化工部法蘭式氨氣截止閥技術規范的安裝注意事項

1. 選擇合適的截止閥：根據管道的介質、工作壓力和溫度等參數選擇適合的截止閥。必須確保截止閥的規格、材質和密封性能能夠滿足管道系統的要求。

2. 安裝位置：截止閥應安裝在易于操作和維修的位置。應盡量避免安裝在受到外力沖擊或振動的區域，以防止閥門損壞或密封失效。

3. 安裝前清洗：在安裝截止閥之前，必須對管道進行清洗，以確保沒有雜質和污垢進入截止閥內部，影響閥門的正常運行和密封性能。

4. 泄漏測試：在安裝截止閥之前，必須進行泄漏測試。關閉閥門后，用壓力表檢查閥門是否存在泄漏現象，確保閥門的密封性能符合要求。

5. 安裝閥門：將截止閥正確安裝到管道上，緊固螺栓時需按照規定的扭矩進行擰緊，避免出現泄漏或松動的情況。

J41B化工部法蘭式氨氣截止閥技術規范結論

綜上所述，截止閥在安裝時確實有方向性的要求，這主要是為了保證閥門的正常工作和密封性能。正確的安裝方向能夠確保介質單向流動，避免閥門損壞和泄漏，從而提高管道系統的安全性和穩定性。在安裝過程中，還需要注意選擇合適的閥門、清潔管道、正確連接和定期維護，以確保截止閥的正常工作和延長使用壽命。

1. J41B化工部法蘭式氨氣截止閥技術規范安裝規范

• 流向標識：按閥體箭頭指示安裝（低進高出），反向安裝會導致密封面承受介質壓力，增加啟閉扭矩；

• 法蘭密封：使用金屬纏繞墊片或聚四氟乙烯墊片，螺栓需對稱均勻擰緊，避免法蘭變形泄漏；

• 防護措施：閥門進出口加裝氨用過濾器（精度≤50μm），防止焊渣、銹屑損壞密封面。

2. 維護與檢修

• 定期檢測：每月用便攜式氨檢測儀檢查填料函、法蘭接口，泄漏時需更換填料（氟橡膠老化周期約 1 年）；

• 密封面修復：若出現泄漏，可研磨巴氏合金密封面（使用 1200 目以上研磨膏），磨損嚴重時需重新堆焊合金；

• 壓力試驗：每年進行殼體強度試驗（1.5 倍公稱壓力，保壓 30min）和密封試驗（1.1 倍公稱壓力，保壓 15min）。

J41B化工部法蘭式氨氣截止閥技術規范

截止閥安裝有方向要求，需按照閥體上箭頭標識的流向進行安裝，確保閥門正常開啟和關閉。

截止閥是一種用于控制流體流動的閥門，廣泛應用于各種工業管道系統中。在安裝截止閥時，需要特別注意其安裝方向，以確保閥門的正常運行和使用效果。

首先，我們來了解一下截止閥的結構和原理。截止閥主要由閥體、閥桿、閥瓣等部件組成，通過旋轉閥桿來控制閥瓣的開啟和關閉，從而實現對流體流動的調節。在截止閥的閥體上，通常會標有箭頭標識，指示流體的流向。

在安裝截止閥時，必須按照閥體上箭頭標識的流向進行安裝。這是因為截止閥的閥瓣是根據流體的流向設計的，只有按照正確的方向安裝，才能保證閥瓣能夠正常開啟和關閉，從而實現流體的有效調節。

J41B化工部法蘭式氨氣截止閥技術規范除了安裝方向外，截止閥的安裝還需要注意以下幾點：

一、安裝位置的選擇

截止閥應安裝在便于操作和觀察的位置，以便于隨時進行閥門的開啟和關閉操作，以及觀察流體的流動情況。同時，安裝位置應盡量避免受到外力的影響，以保證閥門的穩定性和可靠性。

二、安裝前檢查

在安裝截止閥之前，應對閥門進行仔細的檢查，確保其完好無損、密封性能良好。同時，還需檢查閥門的型號、規格和管道系統是否匹配，以避免因安裝不當而導致的問題。

三、正確安裝和緊固

在安裝截止閥時，應確保閥門與管道的連接處密封可靠，不得出現泄漏現象。同時，還需注意閥門的緊固力度，過緊或過松都可能導致閥門運行不暢或損壞。

四、使用和維護

在使用截止閥時，應定期進行維護和保養，以確保閥門的正常運行和延長使用壽命。對于長期不使用的閥門，應定期進行開啟和關閉操作，以防止閥門出現卡頓或損壞。

綜上所述，截止閥的安裝方向是需要注意的。正確的安裝方向、安裝位置的選擇、安裝前的檢查、正確的安裝和緊固以及使用和維護都是確保截止閥正常運行和使用效果的關鍵。因此，在安裝截止閥時，務必遵循相關規定和注意事項，以確保閥門的穩定性和可靠性。
